Fiore Timer - a new Spin on the clasical Pomodri timer

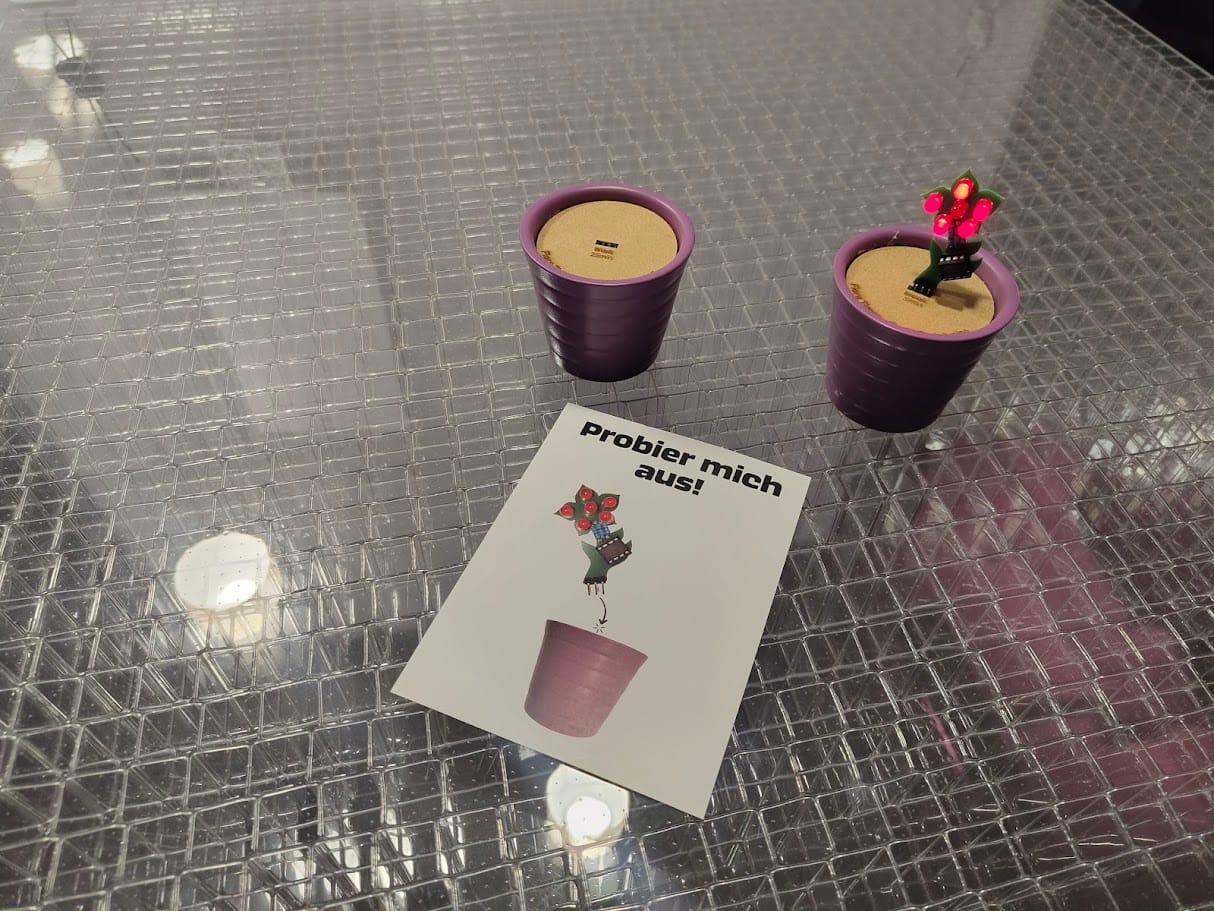

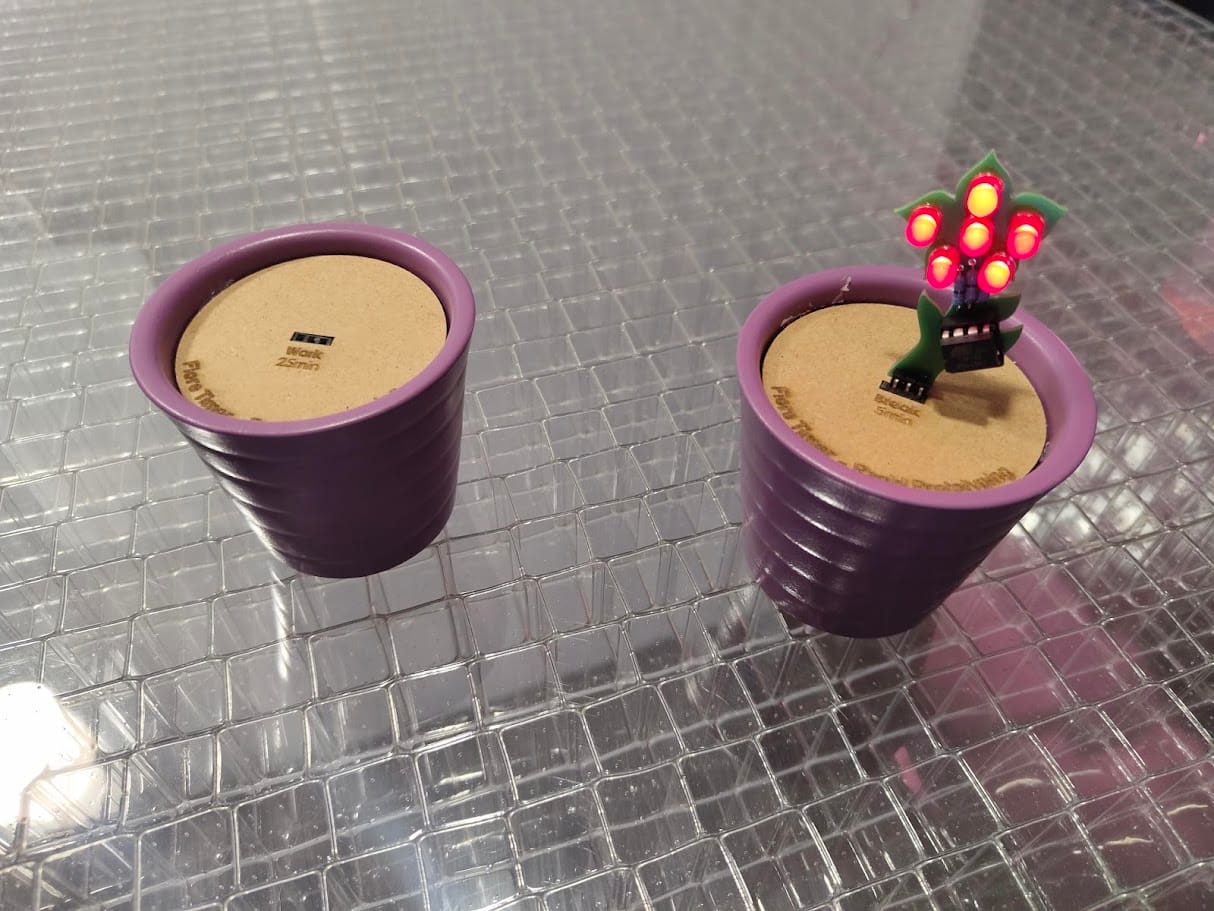

Der Fiore Timer (itl. Blumentimer) ist eine Interpretation des klassischen Pomodoro-Timers. Er besteht aus zwei Blumentöpfen und einer Blume mit sechs LEDs, welche den Arbeits- und Pausenprozess, durch schrittweise erlöschen oder aufleuchten visualisieren.

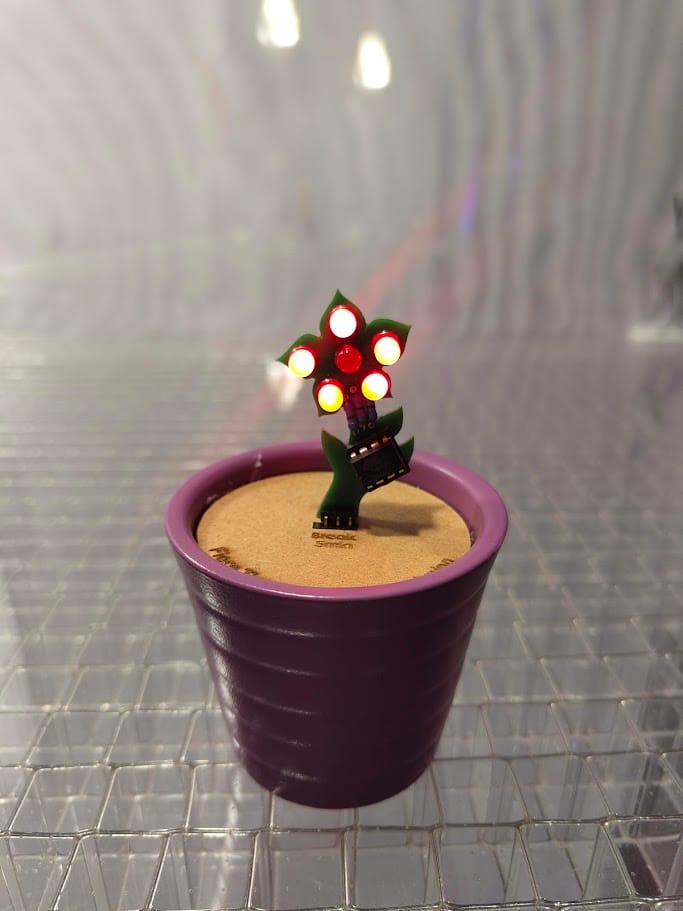

Wird die Blume in den „Arbeits“-Topf gesteckt, startet der Timer, und die LEDs gehen nacheinander im Uhrzeigersinn aus. Nach Ablauf der Zeit blinkt die mittlere LED. Im „Pausen“-Topf laufen die LEDs in umgekehrter Reihenfolge wieder an, bis auch hier die mittlere LED das Ende der Pause signalisiert. Die LEDs stellen dabei symbolisch den Energieverbrauch und die Erholung dar.

Durch die räumliche Trennung der beiden Blumentöpfe kann so eine bewusste Trennung von Arbeits- und Pausenbereich geschaffen werden. So kann der „Arbeits“-Topf beispielsweise auf dem Schreibtisch stehen, während der „Pausen“-Topf an einem anderen Ort, zum Beispiel dem Balkon steht.

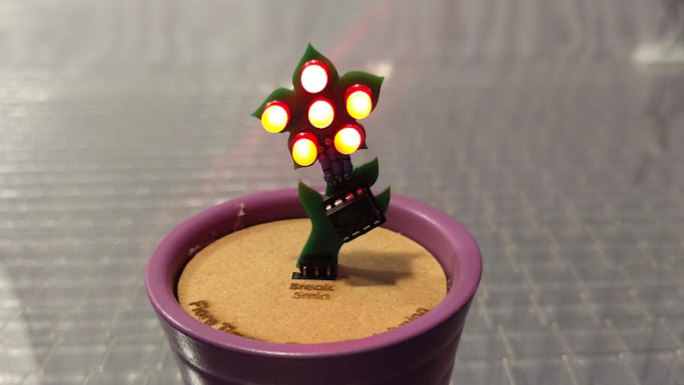

Der Timer wird von einem ATtiny-Mikrocontroller gesteuert, der die LEDs mittels Charlieplexing mit nur drei digital Pins ansteuert. Die Stromversorgung und Positionsbestimmung erfolgen über einen 3-Pin-Header. Die äußeren Pins sind mit GND bzw. 3V verbunden, während der mittlere Pin je nach Blumentopf entweder GND oder 3V führt. Ein digitaler Eingang des Mikrocontrollers misst diese Spannung und erkennt dadurch die Position der Blume.
